Videó endoszkóp

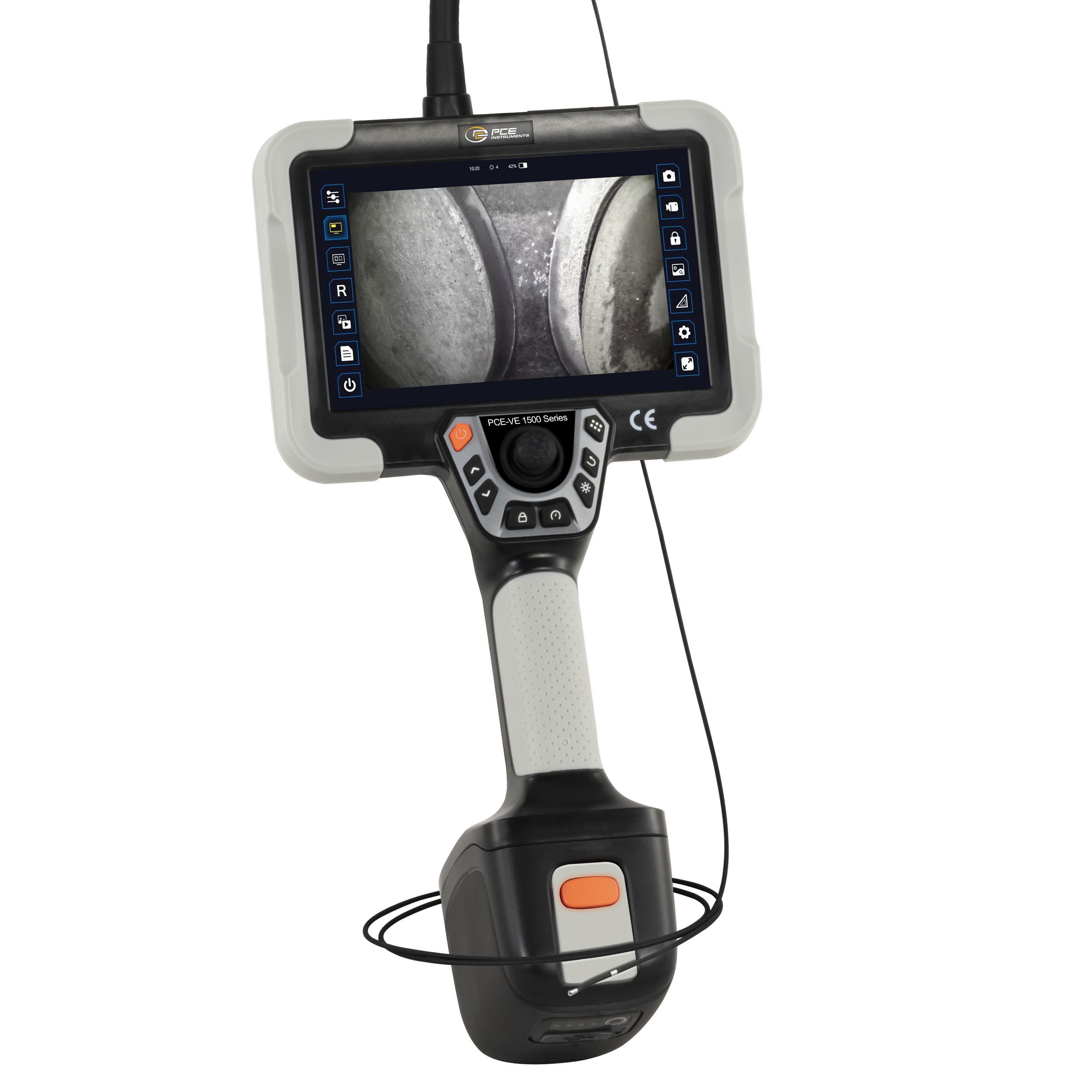

A robusztus videoendoszkóp a termelőüzemekben lévő gépek és rendszerek, valamint az épületek és járművek vizuális ellenőrzésére használható. A mindössze 2,8 mm-es kameraátmérőnek és a körülbelül két méter hosszú endoszkópkábelnek köszönhetően olyan területek is ellenőrizhetők és dokumentálhatók, amelyek a videoendoszkóp nélkül nem, vagy csak időigényes szétszerelés után lennének hozzáférhetők. Akár repülőgép-karbantartás, akár a gyártóüzemek rendszeres karbantartása során a videoendoszkóp segítségével időben felismerhetők az olyan részletek, mint a mikrorepedések, lepattogzások, elszíneződések, deformációk, korrózió, erős vagy szabálytalan kopás és nem kívánt lerakódások. A 160 000 pixeles felbontású előlapi kamera tiszta képet ad az 5-50 milliméteres távolságban lévő tárgyakról. A kamera viszonylag széles, 120 fokos látószöge jó áttekintést biztosít a felhasználónak a felvett területről. A kamera feje a joystick segítségével minden irányba elhajtható, így a szomszédos területek is megtekinthetők. A 90 fokos hajlításhoz mindössze 25 mm hely szükséges a hajlítási irányban. A videoendoszkópon található funkciógomb segítségével a kamera melletti LED-ek fokozatosan kapcsolhatók be a látómező megfelelő megvilágítása érdekében. A megvilágítás növeli a képek minőségét és megkönnyíti a tájékozódást a vizsgálat során. A kijelzőn megjelenő kép különböző beállításokkal az adott körülményekhez igazítható. A fotó- és videofunkciók segítségével a mentendő képekhez előzetesen különböző felbontások választhatók ki. Mivel a tárolásra és a megjelenítésre szolgáló formátumok a hosszúság és a szélesség arányában különböznek ennél a videoendoszkópnál, a mentéskor a képszegélyek felül és alul eltávolításra kerülnek. Ezzel szemben a pillanatkép funkcióval rögzített képek automatikusan a megjelenítéshez kiválasztott formátumban kerülnek elmentésre. A PCE-VE 1500 sorozat jellemzői Az alapkészülék a sorozat minden videoendoszkópjánál azonos. A modellek csak a kamerák és a kamerakábelek műszaki jellemzőiben különböznek egymástól. A készülékmodell kiválasztásakor a kamera átmérője és az endoszkópkábel hossza mellett különösen fontos a kamera felbontása és nézési iránya. Az alapkészülék nagyon könnyen kezelhető a 7 hüvelykes érintőképernyő, a funkciógombok és a joystick segítségével. Szinte minden funkció intuitívan használható. Mivel a videoendoszkóp az akkumulátorral és a motorblokkal ellátott kameraegységgel együtt csak mintegy 2,2 kilogrammot nyom, rövid vizsgálatokhoz könnyen kézben tartható. Ugyanakkor a vállpánt segítségével egyszerűen a vállra is átvethető, megfelelő helyre helyezhető, felakasztható vagy állványra rögzíthető. Endoszkópkábel motorblokkal Ennek az endoszkópsorozatnak egy másik különlegessége a kamerafej hajlító mozgását támogató motor. A kamerakábel és a motor közötti kapcsolat felesleges megterhelésének elkerülése érdekében az endoszkópkábelt és a kamerablokkot egyetlen egységként szállítjuk. Ezt a kameraegységet egyszerűen az alapkészülékhez kell csatlakoztatni és a helyére rögzíteni. Mivel a videoendoszkóp alapegysége minden kamerakábel esetében azonos, ezért bármelyik kameraegységgel gond nélkül használható. A kamerafejek hegye, amely különösen érzékeny a mechanikai sérülésekre, titánötvözetből készül, a kamerakábeleket pedig volfrámfonatos köpeny védi. A kamerafej vezérlése joystickkal A kamerakábelt egy vagy mindkét kézzel óvatosan a vizsgálandó területre vezetjük. A kamera pozíciója a kábel nyomásával, húzásával vagy elfordításával változtatható. Ha a területen elegendő hely áll rendelkezésre, a kamerafej a joystick segítségével bármely kívánt irányba, akár 190 fokig hajlítható. Ezt a hajlítást egy motor támogatja. A fogantyún található funkciógombbal lehet váltani a lassú és a gyors hajlítási sebesség között. Egy másik funkciógombbal a joystick segítségével beállított hajlítási szöget lehet rögzíteni. E reteszelés nélkül a kamerafej visszamegy az eredeti helyzetébe, amint a videoendoszkóp joystickját elengedik. Érintőképernyő A hét hüvelykes, 1920 x 1200 képpont felbontású érintőképernyő nemcsak nagy kijelzőfelületet kínál az aktuális és a mentett képek megjelenítéséhez. A készülék menüfunkciói is könnyen elérhetők az érintőképernyőn megjelenő ikonokon keresztül. Az érintőképernyőn a képekhez nagyon egyszerűen lehet jelöléseket vagy megjegyzéseket is hozzáadni. Például a fontos részletek bekarikázhatók színesben, bekeretezhetők vagy nyilakkal jelölhetők. Az előre meghatározott és konfigurálható képbélyegzők választéka megkönnyíti a képek hozzárendelését és szabványosított címkézését. A videoendoszkóp kép a képben funkciója lehetővé teszi az aktuális kép összehasonlítását egy korábban elmentett képpel közvetlenül az érintőképernyőn. Ezáltal nagyon könnyen összehasonlíthatóvá válnak az alkatrészeken felismerhető kopási jelek az előző vizsgálat állapotával. A képek digitális nagyítása az érintőképernyőn egyszerűen a kívánt terület dupla megérintésével vagy két ujjal történő széthúzásával működik. Interfészek A PCE-VE 1500 sorozat minden videoendoszkópja USB A interfésszel és SD memóriakártya-nyílással van felszerelve, így a képek és videók közvetlenül cserélhető adathordozókra menthetők. Az SD-kártyák akár 128 GB tárhellyel is használhatók. A képek a HDMI-csatlakozón keresztül közvetlenül átvihetők egy nagyméretű monitorra a képtartalom kiértékelésének megkönnyítése érdekében. Az audio- és Wi-Fi interfészek szintén beépítettek. Minden csatlakozó az érintőképernyőtől balra található, és egy fedél védi őket. Tartozékok A videoendoszkóp és a tartozékok biztonságosan és kényelmesen szállíthatók és tárolhatók a praktikus rekeszekkel ellátott, stabil kocsitáskában. A szállítási terjedelem két készülék-specifikus újratölthető akkumulátort tartalmaz tápegységgel és USB C kábellel a töltéshez. Egy 6400 mAh-s akkumulátortöltés több mint három óra működésre elegendő. Ha az akkumulátor lemerül, könnyen kicserélhető a második akkumulátorral. Ha a helyszínen rendelkezésre áll töltési lehetőség, az akkumulátor használat közben is feltölthető. A készüléktáskában alaptartozékként 64 GB SD memóriakártya, USB-porttal ellátott SD-kártyaolvasó, HDMI-kábel és vállpánt is található. Jellemzők: A PCE-VE 1500-28200 műszaki jellemzői Frontális kameranézet 2 m hosszú kamerakábel Kamera átmérője 2,8 mm A kamera felbontása 160 000 képpont A kamera látószöge 120 ° Kamerafókusz 5 ... 50 mm távolságban A kamerafej hajlítási sugara 90°-ban 25 mm A PCE-VE 1500 sorozat jellemzői Motorizált 360°-os 4 irányú csuklós mozgatás joystickkal A kamera látómezejének állítható megvilágítása 7 hüvelykes érintőképernyő Nyolcszoros digitális zoom A kép elforgatható és tükrözhető a kijelzőn Kép a képben funkció a részletek összehasonlításához Jelölési és címkézési funkciók Interfészek: USB-A, USB-C, mini-HDMI, audio, WiFi, SD memóriakártya foglalat Tárolási formátum a képek esetében JPG, a videók esetében MP4 Jelentés funkció képekkel és szöveggel PDF formátumban Két újratölthető akkumulátorral, amelyek hálózati adapterrel tölthetők Stabil trolley táska széleskörű tartozékokkalMűszaki adatok: Általános műszaki adatok Kijelző típusa LC érintőkijelző Kijelző mérete 7 hüvelyk A kijelző felbontása 1920 x 1200 képpont Tárolóeszköz Belső memória Memóriakapacitás 16 GB Tárolókapacitás (további információk) Külső: 128 GB-ig bővíthető kb. 285 000 kép vagy 1500 perc videofelvétel esetén Interfész WLAN, USB-A, mini-HDMI, USB-C, audio interfész Kamera felbontása 160 000 képpont Kép- és videófelbontás: 1280 x 720 képpont, kijelző: 1920 x 1200 képpont A kamera tájolása elölről 0° Működési idő 3 óra Kamerafej átmérője 2,8 mm Kameraszonda hossza 2 m A kameraszonda anyaga Titánötvözet A kameraszonda mozgása 360°, 4 irányú Védelmi osztály: IP67 Látómező 120 ° Látómező mélysége 5 ... 50 mm Hajlítási szög 190 ° Hajlítási sugár 25 mm Fényerősség 50 000 lux A menü nyelve angol (US), német, francia, spanyol, japán, kínai, orosz, koreai, japán, német, francia, orosz, koreai Védelmi osztály (készülék) IP54 Tápellátás AC 100 ... 240 V - 50/60 Hz Dugótípus Készülék-Európa dugó Kapacitás 6400 mAh Üzemi feltételek 5 ... 50 °C , 0 ... 92 % r. H. Tárolási körülmények 5 ... 63 °C , 0 ... 92 % r. h. Méretek ( H x B x H ) 366 x 194 x 137 mm Tömeg 1017 g Kiegészítő súlyok Endoszkópkábel elektromos motorral: kb. 600 gSzállítási tartalom: 1 x PCE-VE 1500-28200 videó endoszkóp 2 x 7,4 V, 6400 mAh akkumulátor 1 x tápegység 5V, 3A / 9V, 3A /12V, 3A / 15V, 3A / 20V, 3,25A 1 x 64 GB memóriakártya 1 x USB-C kábel 1 x HDMI-mini-HDMI kábel 1 x SD kártyaolvasó 1 x hordtáska 1 x használati útmutatóFigyelem! A fenti gépi fordításban hibák, elírások előfordulhatnak, megértésüket köszönjük.
