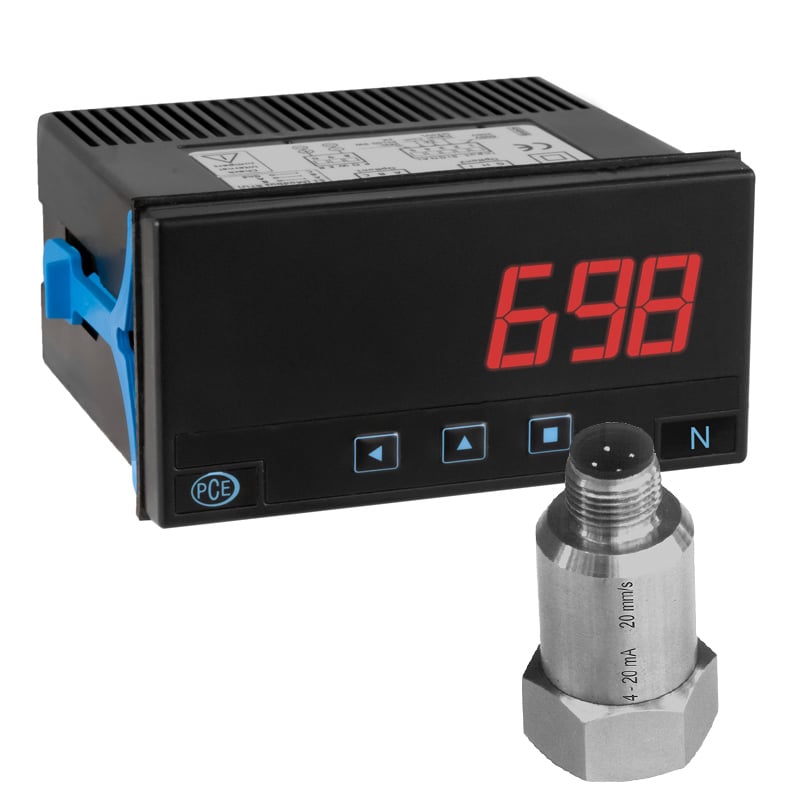

Pce-vms 100 rezgés mérő

A rezgésmérő konfigurálható váltó- és egyenfeszültségmérőként (600 VAC / DC-ig), váltó- és egyenáramú árammérőként (5 AAC / DC-ig). A rezgésmérő a folyamatjelek (mA, VDC), termoelemek, rezisztív hőmérséklet-érzékelők (Pt, Ni, PTC és NTC), ellenállások, potenciométerek és frekvencia mért értékeit is megjeleníti. A rezgésmérő készülék az elülső gombok segítségével konfigurálható. A beépített kijelző a 96 x 48 mm-es (1/8 DIN) szabványos méretű panelkivágásba van beépítve. A mért érték 4 számjeggyel skálázható (9999 / -1999). A rezgésmérő eszközön a riasztási beállítási pontokhoz való gyors hozzáférés funkció, külső vezérlés az előre meghatározott funkciók aktiválásához, öko üzemmód az alacsony fogyasztáshoz, választható kettős skálázás, 5 konfigurálható fényerősségszint is rendelkezésre áll. Egyetlen univerzális tápegység 18 ... 265 V AC / DC teszi a beépített kijelzőt könnyen kezelhető folyamatmérő eszközzé. A rezgésmérő készülék felhasználója számára opcionális kimeneti és vezérlő modulok (relé, analóg kimenet, Modbus RTU) állnak rendelkezésre. A külső rezgésérzékelő a gépek és rendszerek rezgési sebességének mérésére szolgál. A rezgésérzékelő a mért értéket 4 ... 20 mA-es szabványos jelet továbbít a későbbi vezérlő- és szabályozástechnika számára. Ez azt jelenti, hogy a rezgésérzékelő teljes jelfeldolgozásra használható a rezgéserősség méréséhez. A rezgésmérő eszköz a DIN/ISO 10816 szerinti mérésekhez használható. A 4 ... 20 mA jel a rezgéssebesség effektív értékét tükrözi. A mérési tartomány 0,2 ... 20 mm/s. A frekvenciatartomány 10 ... 1000 Hz. A gyorsulásmérő áramhurokon keresztül kapja a tápellátást, és teljesen galvanikusan el van szigetelve. A rezgésmérő készülék polaritásfordítás ellen védett. Az érzékelő egy M12-es kábelcsatlakozáson keresztül csatlakozik a PLC-hez. Annak érdekében, hogy a rezgésmérő eszköz zord környezetben is használható legyen, IP67-es védettséggel rendelkezik. Jellemzők: IP 65 az elülső oldalon Különböző egységek lehetségesek Digitális kijelző az ipari folyamatokhoz Választható kimenetek 4 számjegyű digitális kijelző Számos érzékelő csatlakoztatható Frekvencia: 10 ... 1000 Hz Mérési tartomány: 0,2 ... 20 mm/s (RMS) Csatlakoztatás: 713-as kötőelem Kimenet: 4 ... 20 mAMűszaki adatok: Rezgés Mérési tartomány 0,2 ... 20 mm/s Felbontás 0,01 mm/s Pontosság 3 % v.Mw. Érzékelő Megjelölés KSI84VR-10-1k-20 Frekvencia 10 ... 1000 Hz Kimenet 4 ... 20 mA RMS Hőmérséklet-tartomány -40 ... 100 °C További leírás Elektromos csatlakozás: Binder 713 M12 karimás aljzat, mechanikus csatlakozás: M8 menet az alján. Védelmi osztály IP68 Általános műszaki adatok Bemenetek Pt100 2-vezetékes, Pt100 3-vezetékes, Pt500, Pt1000, Ni100, Ni200, Ni1000, hőelem K, hőelem J, hőelem E, hőelem N, hőelem R, hőelem S, hőelem B, hőelem T, hőelem C, hőelem L, áram, feszültség, ellenállás, 4 ... 20 mA, 0 ... 10 VDC Bemenet (további információk) további tartományok lásd a használati utasítást. Kimenetek Relé Kijelző típusa 7 szegmens kijelző Kijelző mérete 4 számjegy A menü nyelve angol (GB), angol (US) Védelmi osztály (készülék) IP65 Védelmi osztály (kiegészítő információk) Előlap IP65 / érzékelő IP68 Tápegység Kijelző PCE-DPD-U 18 ... 265 V AC/DC,rezgésérzékelő 10 ... 30 V DC Üzemi feltételek 0 ... 55 °C , 0 ... 85 % r. H. Tárolási körülmények -20 ... 70 °C , 0 ... 85 % r. H. Méretek ( H x B x H ) 96 x 48 x 91 mm Tömeg 150 gSzállítási tartalom: 1 x PCE-VMS 100 rezgésmérő készülék 1 x PCE-AC420-210 rezgésátalakító 1 x PCE-AC420-M12-PIG5 5 méteres, 4 huzalos kábel 2 x terminál a kijelzőhöz 1 x PCE-AC420-ADH_PAD Rozsdamentes acél ragasztóbetét 1 x PCE-AC420-MAG_PAD mágneses tartó 1 x PCE-AC420-M12 csatlakozó M12 csavaros csatlakozókkal Ø 4 ... 6 mm-es kábelhez 1 x használati utasításFigyelem! A fenti gépi fordításban hibák, elírások előfordulhatnak, megértésüket köszönjük.
