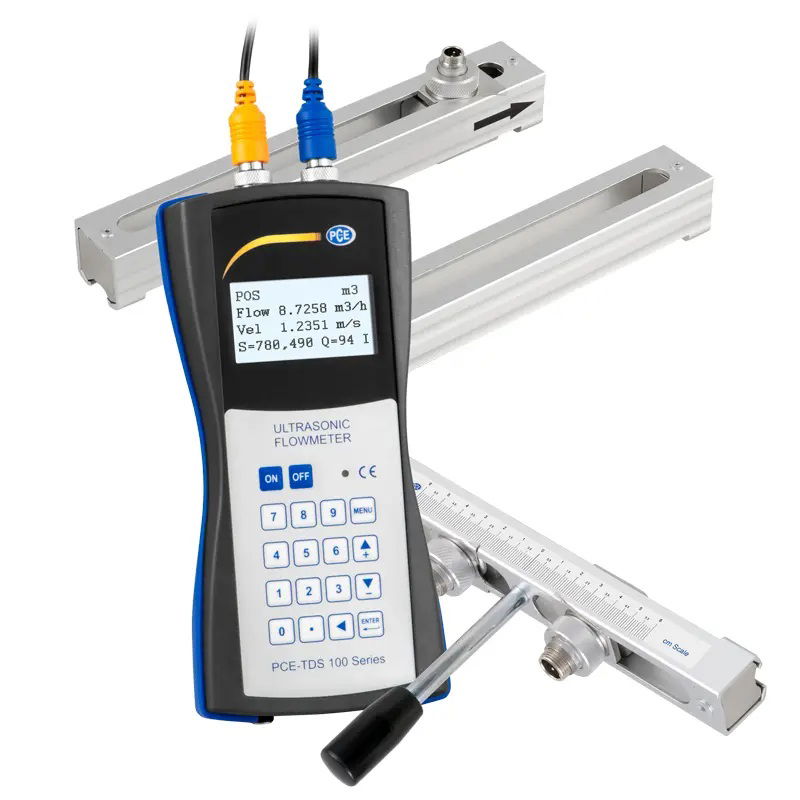

Pce-tds 100hmhs áramlásmérő

Az ultrahangos áramlásmérő készülék az ellenőrző mérés részeként vagy a csővezeték áramlásának gyors meghatározásához szükséges, ezért szállítható/könnyen telepíthető mérőrendszer.Az ultrahangos áramlásmérő a tranzitidő-különbség módszere szerint működik.Az áramlásmérő mérési elve meglehetősen egyszerű.Az áramlással szögben bezárt cső mérésekor kevesebb időre van szükség, mint az áramlással szembeni mérésnél.Az áramlással és az azzal szembeni áramlási idők közötti különbség közvetlenül függ a folyó áramlási sebességétől.Az áramlásmérő ezt a hatást használja az áramlási sebesség és az áramlás meghatározására.Az elektroakusztikus átalakítók („piëzo-effektus”) rövid ultrahangimpulzusokat küldenek és fogadnak a csőben áramló közegen keresztül.A jelátalakítók hosszirányban el vannak tolva a mérőcső mindkét oldalán.A roncsolásmentes érzékelőket a csőre kell helyezni és például kábelkötegelővel rögzíteni.A kijelző rövid időn belül mutatja az áramlási sebességet.Az ultrahangos áramlásmérő használható fémcsöveken, műanyag csöveken vagy gumicsöveken végzett mérésekhez. Mérhető folyadékok:Acetát, aceton, alkohol, ammónia, anilin, benzol, butirát, kloroform, etanol, etil-alkohol, éter, etil-éter, etilénglikol, freon R12, benzin, glicerin, glikol, izobutanol, izobután, izopentán, olaj, kerozin, lenolaj , metilalkohol, motorolaj , gázolaj, olívaolaj, földimogyoró olaj, paraffinolaj, pentán, kőolaj, 1-propanol, hűtőfolyadék, kenőolaj, szilikonolaj, transzformátorolaj, triklór-etilén, 1,1,1 – triklór-etán, terpentin, desztillált víz, tengervíz.Tulajdonságok:- ideális utólagos felszereléshez- telepítés a folyamat megszakítása nélkül- egyszerű összeszerelés- pontos és megbízható- nincs nyomásveszteség- nem igényel karbantartást, nincsenek mozgó alkatrészek- kopásmentes- hordozható eszközök az ellenőrző mérésekhez Technikai adatok:Kézi készülék mérési tartománya-32 ... +32 m/sFelbontás0,0001 m/sPontosság DN ≥ 50 mm esetén:DN 50 mm esetén:a leolvasás ±1,5%-a±3,5%-a a leolvasásnakReprodukálhatósága leolvasás ±1,0%-aMédiaMinden olyan folyadék, amelynek szennyeződése 5% és áramlási sebessége 0,03 m³/hAz egységek áramlanakKöbméter [m³]Liter [l]Gallon (USA) [gal]Birodalmi gallon (UK) [igl]Millió USA gallon [mgl]Köbláb [cf]Hordó (USA) [bal]Birodalmi hordó (UK) [ib]Olajhordó [ha]Idő beállításnaponta [/d]óránként [/óra]percenként [/m]és másodpercenként [/s]Adatgyűjtő60.000 mérési pontFelületUSB (online méréshez és a belső memória kiolvasásához)Védelmi osztályIP52Tápegység3 x AA NiMH akkumulátor / 2100 mAh (12 óra üzemidő teljesen feltöltve)100 ... 240 V AC 50/60 HzMéretek214x104x40 mmSúly450gÉrzékelő Névleges szélesség DN 20 ... 108, 50 ... 720 mmHőmérsékletű folyadék-30…160 °CMéretek50x45x45 mmSúly260g Szállítási tartalom:1 x ultrahangos áramlásmérő PCE-TDS 100HMHS1 x TDS-HM on-rail érzékelő készlet (50 ... 720 mm csőátmérő)1 x TDS-HS on-rail érzékelő készlet (20 ... 108 mm csőátmérő)2 x 5 m-es csatlakozókábel2 x tépőzáras kábelkötegelő1 x hálózati adapter1 x ultrahangos kontakt gél1 x mérőszalag1 x műanyag tok1 x felhasználói kézikönyv
