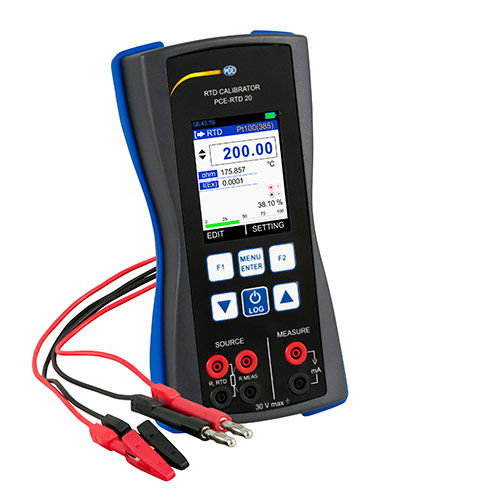

Pce-rtd 20 rtd kalibrátor

A PCE-RTD 20 RTD szimulátort ellenállások és ellenálláshőmérsékletszenzorokhoz szimulálásához használják. Így az RTD szimulátor kalibrátorként is használható a hőmérsékletmérő eszközökhöz. Az ellenállások szimulációján kívül az RTD szimulátornak van egy feszültség, áram és ellenállás mérési funkciója is. Mindkét funkció működik egymástól függetlenül is. Továbbá mindkét csatlakozó galvanikusan van elválasztva egymástól. Az RTD-szimulátor számos különböző tulajdonsággal rendelkezik, így a különböző hőmérők különböző kalibrálása lehetséges. Az RTD szimulátor pontossága minden tartományban és mérési funkcióban 0,02%. A hőmérséklet vagy ellenállás közvetlen meghatározása mellett a RTD szimulátor rámpa üzemmódban is működtethető. Itt a felhasználó dönthet arról, hogy a rámpát határozatlan időre vagy meghatározott időközönként kell-e futtatni. A PCE-RTD 20 RTD szimulátor mini USB interfésszel van felszerelve. Az RTD szimulátor ezen a csatlakozón keresztül tölthető. Valamint a rögzített adatok is ezen az interfészen keresztül továbbíthatók. Tulajdonságok:-Szimulációs és mérési mód-Akkumulátoros működés-Grafikus LCD-24 V tápfeszültség áramhurkokhoz-HART kompatibilis-Manuális üzemmód és rámpa funkció-Folytonossági vizsgálat-Adatgyűjtő funkcióMűszaki adatok: Mérési tartomány Felbontás Pontosság (Mw szerint) Mérési paraméter Feszültség DC V 0 ... 30V 0,001 V ± 0,02% v.Mw.+ 2 Dgt Mérési paraméterek Aktuális DC mA 0 ... 24 mA 0,001 mA ± 0,02% v.Mw.+ 2 Dgt Mérési paraméter ellenállás 0 ... 400 Ω 0,01 Ω ± 0,02% v.Mw.+ 0,01Ω Pt10 ... Pt1000 -200 ... 200 ° C Pt10 ... Pt400: 0,01 ° C ± 0,2 ° C 200 ... 600 ° C Pt500 ... Pt100: 0,1 ° C ± 0,3 ° C 600 ... 850 ° C ± 0,1 ° C-on Ni100 -60 ... 180 ° C 0,01 ° C ± 0,1 ° C-on Ni120 -80 ... 260 ° C ± 0,1 ° C-on 10 CU -200 ... 260 ° C ± 0,2 ° C-on * 4-vezetékes mérési módban lehetséges a 0,01 Ω felbontás a 0 ... 1600 range tartományban.A megadott pontosság a 4-vezetékes mérési módra vonatkozik.3-vezetékes mérés esetén a mérési pontatlanság 1 ° C-kal (Pt10 / Cu10), 0,6 ° C-kal (Pt50 / Cu50) és 0,4 ° C-ra (fennmaradó típusok) nő. Szimuláció területén Felbontás Pontosság* Szimulációs paraméter ellenállás 0 ... 400 Ω 0,01 Ω ± 0,02% v.Mw.+ 0,01Ω 400 ... 4000 Ω 0,1 Ω ± 0,02% v.Mw.+ 0,015Ω Szimulációs paraméterek Pt10 ... Pt1000 -200 ... 200 ° C Pt10 ... Pt400: 0,01 ° C ± 0,15 ° C-on 200 ... 600 ° C Pt500 ... Pt100: 0,1 ° C ± 0,25 ° C-on 600 ... 850 ° C ± 0,15 ° C-on A Ni100 szimulációs paraméter -60 ... 180 ° C 0,01 ° C ± 0,15 ° C-on ANi120szimulációsparaméter -80 ... 260 ° C 0,01 ° C ± 0,15 ° C-on Cu10szimulációsparaméter -200 ... 260 ° C 0,01 ° C ± 0,8 ° C-on * A pontosság 0,2 mA vagy 0,4 ​​mA áramra érvényes. Kompatibilis RTD érzékelő Pt10 (385), Pt50 (385), Pt100 (385), Pt200 (385), Pt400 (385), Pt500 (385), Pt1000 (385), Pt10 (3926) Ni100 (672), Ni (618), Ni120 (672), Cu10 (427), Cu50 (427), Cu100 (427) Általános specifikációk PCE-RTD 20 Megjelenítési módok Mérés: mA / V / Ω / RTD szimuláció: Ω / RTD mértékegységek ° C / ° F / K A RTD mérésének aktuális értéke körülbelül 300 μA Maximális áramszimuláció 3 mA (0 ... 650 Ω) I 2 V / Rsim (650 ... 4000 Ω) Maximális bemeneti feszültség 30V DC hőmérsékleti együttható 30 ppm bemeneti impedancia Feszültségmérés: 1 MΩ Árammérés: 10 Ω válaszidő 100 ms Frissítési sebesség kijelzése 10 Hz adattárolás Belső memória 150000 leolvasás felület USB 2.0 kijelző 2,4 "TFT LCD 240 x 320 képpontos LED világít Kimeneti feszültség áramkör 24V DC / 24mA HART mA hurokellenállás 250 ± 20% sajátosságai Lépés és rámpa funkció Automatikus és kézi üzemmód √x, x2: A mérési funkcióhoz Folytonosság vizsgálat Állítható küszöbérték 100 Ω-ig tápegység 3.7V / 2300mAh Li-ion akkumulátor töltési idő körülbelül 5 óra tápegység Bemenet: 100 ... 240 V AC / 50/60 Hz Kimenet: 5 V / 1 A DC Az akkumulátor élettartama kb. 15 óra: Szimuláció és mérés alacsony LCD megvilágítással kb. 8 óra: Mérés alacsony LCD megvilágítással méretek 162 x 82 x 40 mm súly körülbelül 300 g Védettség IP20 üzemeltetési feltételek Akkumulátor üzem: 0 ... 55 ° C / 30 ... 90% RH Hálózati működés: 0 ... 45 ° C / 30 ... 90% RH tárolási körülmények -20 .. 60 ° C / 30 ... 90% rh kondenzálatlan A hűtési időt körülbelül 15 perc Szállítás:1 x PCE-RTD 20,3 x laboratóriumi kábel 2 mm-es dugókkal,3 x 2 mm-es laboratóriumi kábel korokodil kapcsokkal,3 x adapter 2–4 mm laboratóriumi kábel,1 x mini USB kábel,1 x tápegység 5 V / 1 A,1 x hordtáska,1 x szoftver,1 x használati utasítás
