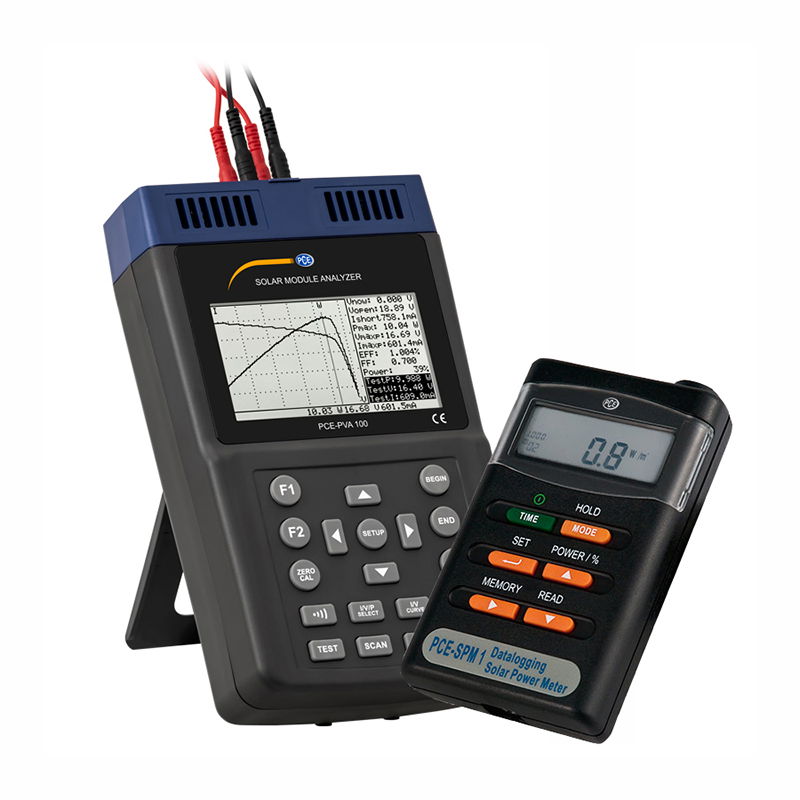

Pce-pva 100-spm 1-kit fotovoltaikus mérő készülék-készlet

PCE-PVA 100 fotovoltaikus mérőeszköz 0 ... 12 A DC mérési tartománnyal / USB interfész / Adatmemória 100 mért karakterisztikához / 4,8" LC kijelző / Elemes működés kb.400 mérésig / opcionálisan ISO kalibrációs tanúsítvánnyal A fotovoltaikus mérőeszköz hasznos eszköz a napelemek jellemzőinek vizsgálatára.A 0 ... 60 V egyenfeszültség tartományával és 0 ... 12 A egyenáram-tartományával a fotovoltaikus mérőkészülék nagyszámú napelem modult lefed.A meghatározott jelleggörbék közvetlenül a szolármodul teszterre kerülnek mentésre.A fotovoltaikus mérőeszköz adatmemóriájában akár 100 mérés is tárolható.A tárolt mért értékek ezután kiolvashatók és feldolgozhatók számítógépen a hozzá tartozó szoftverrel.Ezen kívül lehetőség van a fotovoltaikus mérőeszköz teljes körű működtetésére a szoftveren keresztül. A fotovoltaikus mérőeszköz két különböző mérési funkcióval rendelkezik egy napelem modul karakterisztikus görbéinek meghatározására.Automatikus üzemmódban a jelleggörbe a fotovoltaikus mérőkészülék automatikus paramétereivel jön létre.Ez első benyomást ad a kezelőnek a napelem modul állapotáról.Kézi üzemmódban a kezdeti áramérték és a végső áramérték állítható be a fotovoltaikus mérőeszközhöz.Ha a napelem modul területét és a beérkező sugárzás teljesítményét W/m²-ben tároljuk, a fotovoltaikus mérőműszer ki tudja számítani a cella hatásfokát és kitöltési tényezőjét.A fotovoltaikus mérőeszköz másik mérési funkciója az egypontos mérés.Egy adott áram vezérelhető és ellenőrizhető a fotovoltaikus mérőkészülékkel. A fotovoltaikus mérőeszköz LC-kijelzője 4,8"-os méretű.Ez lehetővé teszi a jelleggörbe és az összes mért érték egyidejű leolvasását.A jelleggörbe jobb elemzése érdekében a fotovoltaikus mérőkészüléken minden egyes mérési pont megközelíthető.Az X és Y tengely eltérő nézetéhez a fotovoltaikus mérőeszköz egy gombnyomásával válthat áram, feszültség és teljesítmény között. A sokféle funkciója miatt a napelem modul tesztelő ideális mérőeszköz a napelem modulok hatékonyságának vizsgálatához.A napelem modultesztelőt ezért fotovoltaikus rendszerekben és kutatóintézetekben használják napelem modulok továbbfejlesztésére.Opcionálisan a fotovoltaikus mérőeszköz ISO kalibrációs tanúsítvánnyal is felszerelhető. PCE-SPM 1 napelemes mérőműszer integrált érzékelővel, meghatározza a napelemes rendszerek energiahozamát / az új rendszerek optimális napelemes helyeinek megtalálását is szolgálja A napenergia mérőeszköz a napelemes mérnökök, építészek és hobbi napelem-szerelők számára az optimális kézi tesztelő eszköz.Ezzel a napelemes mérővel meghatározhatja a napenergiát.Ez lehetővé teszi a fotovoltaikus rendszer összetételének és kialakításának megállapítását.A fény intenzitását monokristályos szilícium napelem segítségével mérjük.A szoláris mérőkészülékbe integrált processzor biztosítja az automatikus korrekciót az alappontosság megőrzése érdekében a szoláris szimulátorban lévő egyes eszközök kalibrálása után.A legfontosabbP totparaméter (W/m²-ben) közvetlenül leolvasható a kijelzőn. A belső memóriában tárolt adatok (32 000 mért érték) a szoftver segítségével egy PC soros interfészére vihetők át.Ezt a napelemes mérőeszközt kültéri használatra is tervezték, időjárásálló műanyag házzal rendelkezik.Kompakt méretei kényelmes egykezes kezelést tesznek lehetővé. 1. Szolár - közvetlen mérés a helyszínen A napelemes mérőkészülékkel az energia közvetlen mérése végezhető egy meghatározott helyen.Ezek a mért értékek felhasználhatók többek között a PV modulok vagy szoláris rendszerek hatékonyságának ellenőrzésére. 2. PV modulok hőmérsékletének, teljesítményének, feszültségének és áramának szimulációja Figyelem:csak az általunk kínált multiméterrel együtt lehetséges. 3. Hosszú távú mérések A szoláris mérőkészülék belső adatgyűjtővel van felszerelve a hosszabb időtartamú mérésekhez. Napsugárzás A napelemes mérőkészülék a teljes napsugárzást, azaz a légkör közvetlen és diffúz napsugárzását egyaránt felismeri.A napsugarakból származó, a Föld felszínéről visszaverődő energia nagy része a spektrum infravörös-látható sávjában található, mivel az ultraibolya sugárzást a légkör elnyeli.A napsugárzás egész évben változik, mivel a beérkező fénysugarak szöge nyáron nagyobb, mint télen, nyáron pedig a sugarak merőlegesebbek. Fotovoltaikus analizátor PCE-PVA 100 - adatmemória 100 méréshez - Mérési tartomány 0 ... 12 A DC - három különböző tesztfunkció - PC interfész adatátvitelhez - kapcsolható grafikus nézetű napelemes mérőeszköz PCE-SPM 1 - lehetővé teszi a napenergia hozam / besugárzás P tot helyszíni mérését - hosszú távú mérést tesz lehetővé a mért értékek belső memóriáján keresztül (32 000) - átviteli és kiértékelő szoftverrel együtt a szállítási terjedelemben (angol nyelven) - lehetővé teszi az összehasonlító szoláris mérést - Min, max és adattartás funkció - 4 db Li-ion akkumulátorral működik (élettartam kb. 16 nap folyamatos használat mellett) Fotovoltaikus mérő PCE-PVA 100 DC feszültség mérési tartomány 0…10V felbontás 0,001V pontosság ±1% ±(a Vopen 1%-a ±0,1V) mérési tartomány 10…60V felbontás 0,1V pontosság ±1% ±(a Vopen 1%-a ±0,1V) Vopen: nyitott feszültségmérés napelem modulon egyenáram mérési tartomány 0,01 … 10A felbontás 1 mA pontosság ±1% ±(az Ishort 1%-a ±9mA) mérési tartomány 10 … 12 A felbontás 10mA pontosság ±1% ±(az Ishort 1%-a ±0,09A) Ishort: napelem rövidzárlati árama További specifikációk állítható fotovoltaikus terület 0,001 … 9999 m² állítható besugárzás 10 … 1000 W/m² képernyő 4,8" LC kijelző biztosíték F250V 12A adattárolás 100 mérés tárolási sebesség 0…99 perc elem élettartam kb 400 lineáris mérés 60 ... 0 V-tól és 0…12 A Akkumulátoros tápegység 11,1 V, 3400 mAh lítium akkumulátor Tápegység tápegység Elsődleges: 100 … 240 V AC 50/60 Hz Másodlagos: 15VDC / 3A szennyezettségi foka 2 hőmérsékleti együttható a mérési tartomány 0,1%-a / °C 18 °C és 28 °C hőmérsékleten üzemeltetési feltételek -20 … 60 °C 75 % r.F., nem lecsapódó Méretek 257x155x57 mm Súly 1160 g napelemmérő PCE-SPM 1 mérési tartomány 0 ... 2000 W/m² felbontás 1W/m² pontosság ±10 W/m² vagy ±5% (amelyik nagyobb) spektrális tartomány 400...1100 nm adattárolás 32.000 leolvasás mérési sebesség állítható adatátvitel soros RS232 interfész hirdetés LCD környezeti hőmérséklet tartomány 0 ... +50 °C Max páratartalom 80% relatív páratartalom operatív ellátás 4 x 1,5 V AAA Li-ion akkumulátor (kb. 16 nap folyamatos használat esetén) dimenzió 111*64*34mm Súly 165 g Szállítási tartalom: 1 x fotovoltaikus mérőPCE-PVA 100, 1 x napelem mérőPCE-SPM 1, 1x optikai USB kábel, 1 x akkumulátor, 1 x szoftver CD, 2 x Kelvin bilincs, 2 x biztonsági mérővezeték (100 mm), 1 x tápegység, 1 x belső érzékelő, 1 x belső olvasó memória, 1 x RS-232 PC kábel, 1 x szoftver, 4 x akkumulátor, 1 x hordtáska, 1 x Használati útmutató
