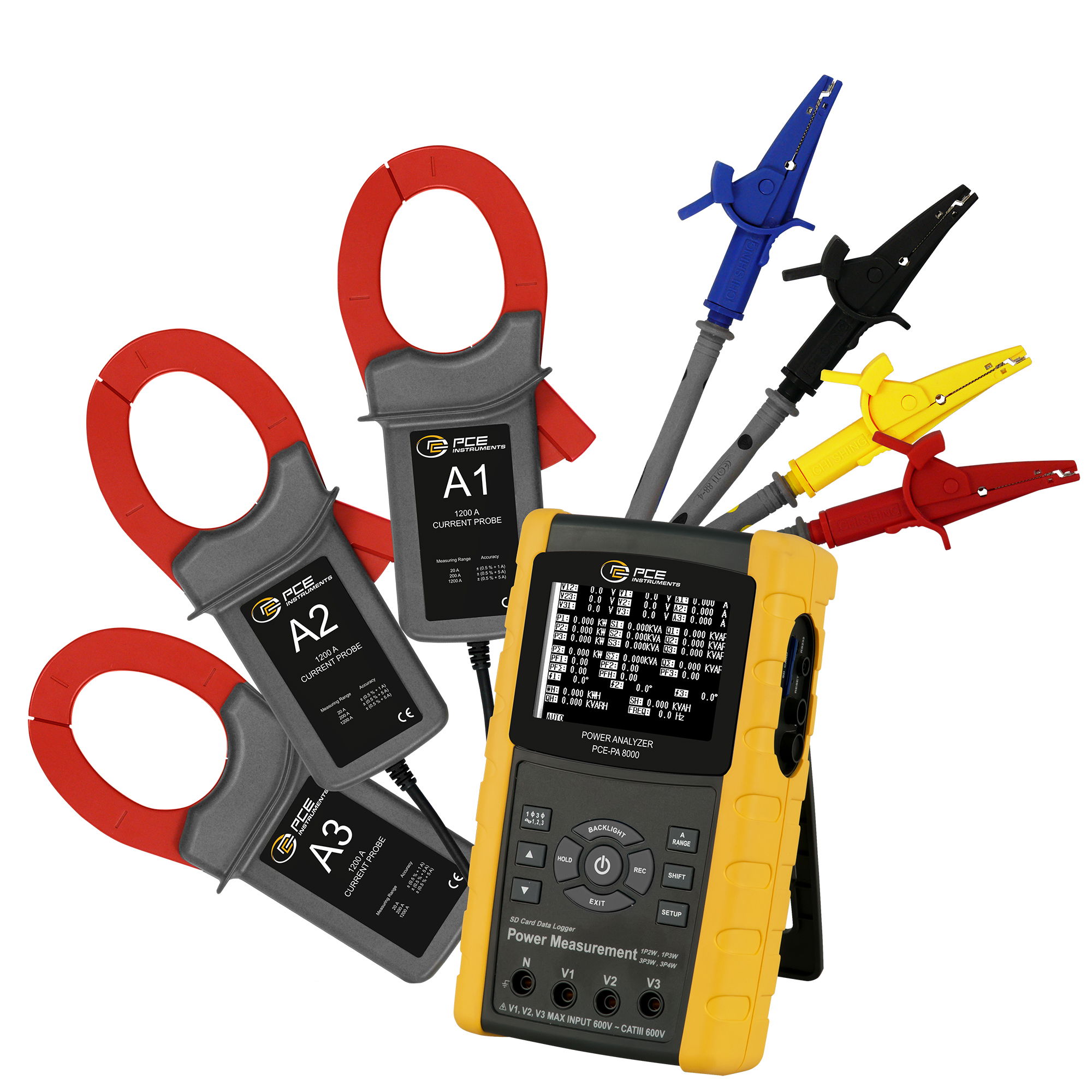

Pce-pa 8000 3 fázisú teljesítménymérő

A háromfázisú teljesítménymérővel egyfázisú és háromfázisú áramkörben is mérhető és rögzíthető a teljesítmény. A 3-fázisú teljesítménymérővel hosszú távú mérések végezhetők. A mérőeszköz a mérési adatokat XLS formátumban egy csatlakoztatható SD-kártyára menti. Így a mérési adatok kényelmesen elemezhetők számítógépen. A rögzítési időköz szabadon választható 2 és 7200 másodperc között. Az energiamérő képes energiamérések elvégzésére, valamint a teljesítménytényező és a fázisszög meghatározására. A háromfázisú energiamérő áramfogói legfeljebb 50 mm-es vezetékátmérő esetén használhatók. A mérőműszer ezért ideálisan alkalmas az elektromos hálózatban való használatra. A nagyméretű, 3,7"-os kijelzőn minden mért érték egy pillantással leolvasható. Ez lehetővé teszi az aktuális mért értékek gyors elemzését, és áttekintést nyújt az áramról, a feszültségről és a felvett teljesítményről. Jellemzők: 3 fázisú teljesítményelemzés 3 fázisú/4-vezetékes, 3 fázisú/3-vezetékes, 1 fázisú/2-vezetékes, 1 fázisú/3-vezetékes hálózatokban Az áram és a feszültség valós effektív értékének mérése Ható-, látszó- és meddő teljesítmény mérése A fázisszög és a teljesítménytényező meghatározása A ható-, látszó- és reaktív energia mérése Feszültségmérés 600 V-ig (váltakozó áram) Árammérés 1200 A-ig (AC) Megfelel az IEC 1010 és a CAT III 600 V-os biztonsági szabványoknak Beépített naptár valós idejű órával A mért értékek SD-kártyán történő rögzítése Az adatok Excel-fájlként menthetők a kényelmesebb kiértékelés és további felhasználás érdekében Élő mérések PC-n az opcionális adatkábel segítségével Nagyméretű 3,7"-es pontmátrix kijelzőMűszaki adatok: Váltakozó áramú feszültség AC Mérési tartomány 10 ... 600 V Felbontás 0,1 V Pontosság ±(0,5 % +0,5 V) Túlterhelés 720 V RMS Váltakozó áram AC Mérési tartomány 0 ... 20 A Felbontás 0,001 A Pontosság ±(0,5 % +1 A) Túlterhelés 1300 A áramfogóval Váltakozó áram AC Mérési tartomány 20 ... 200 A Felbontás 0,01 A Pontosság ±(0,5 % +5 A) Váltakozó áram AC Mérési tartomány 200 ... 1200 A Felbontás 0,1 A Pontosság ±(0,5 % +5 A) Aktív teljesítmény Mérési tartomány 0 ... 9,999 kW Felbontás 0,001 kW Pontosság ±(1 % +0,008 kW) Aktív teljesítmény Mérési tartomány. 10 kW Mérési tartomány 99,99 kW-tól. 99,99 kW Felbontás 0,01 kW Pontosság ±(1 % +0,008 kW) Aktív teljesítmény Mérési tartomány 100 ... 999,9 kW Felbontás 0,1 kW Pontosság ±(1 % +0,008 kW) Aktív teljesítmény Mérési tartomány 1 ... 9,999 MW Felbontás 0,001 MW Pontosság ±(1 % +0,008 MW) Reaktív teljesítmény Mérési tartomány 0 ... 9,99 kVAR Felbontás 0,001 kVAR Pontosság ±(1 % +0,008 kVAR) Reaktív teljesítmény Mérési tartomány 10 ... 99,9 kVAR Felbontás 0,1 kVAR Pontosság ±(1 % +0,08 kVAR), Reaktív teljesítmény Mérési tartomány 100 ... 999,9 kVAR Felbontás 0,1 kVAR Pontosság ±(1 % +0,8 kVAR) Reaktív teljesítmény Mérési tartomány 1 ... 9,9 MVAR Felbontás 0,001 MVAR Pontosság ±(1 % +0,008 MVAR) Fázisszög Mérési tartomány -180 ... +180 ° Felbontás 0,1 ° Pontosság ±1 ° Látszólagos teljesítmény Mérési tartomány 0 ... 9,9 kVA Felbontás 0,001 kVA Pontosság ±(1 % +0,008 kVA), Látszólagos teljesítmény Mérési tartomány 10 ... 99,9 kVA Felbontás 0,1 kVA Pontosság ±(1 % +0,08 kVA) Látszólagos teljesítmény Mérési tartomány 100 ... 999,9 kVA Felbontás 0,1 kVA Pontosság ±(1 % +0,8 kVA) Látszólagos teljesítmény Mérési tartomány 1 ... 9,99 MVA Felbontás 0,001 MVA Pontosság ±(1 % +0,008 MVA), Teljesítménytényező Mérési tartomány 0 ... 1 Felbontás 0,01 Pontosság ±0,04 Aktív energia Mérési tartomány 0 ... 9,9 kWh Felbontás 0,001 kWh Pontosság ±(2 % +0,008 kWh), Aktív energia Mérési tartomány 10 ... 99,9 kWh Felbontás 0,01 kWh Pontosság ±(2 % +0,08 kWh) Aktív energia Mérési tartomány 100 ... 999,9 kWh Felbontás 0,1 kWh Pontosság ±(2 % +0,8 kWh), Aktív energia Mérési tartomány 1 ... 9,99 MWh Felbontás 0,001 MWh Pontosság ±(2 % +0,008 MWh), Látszólagos energia Mérési tartomány 0 ... 9,9 kVAh Felbontás 0,001 kVAh Pontosság ±(2 % +0,008 kVAh) Látszólagos energia Mérési tartomány 10 ... 99,9 kVAh Felbontás 0,01 kVAh Pontosság ±(2 % +0,08 kVAh) Látszólagos energia Mérési tartomány 100 ... 999,9 kVAh Felbontás 0,1 kVAh Pontosság ±(2 % +0,8 kVAh) Látszólagos energia Mérési tartomány 1 ... 9,9 MVAh Felbontás 0,001 MVAh Pontosság ±(2 % +0,008 MVAh) Reaktív energia Mérési tartomány 0 ... 9,9 kVARh Felbontás 0,001 kVARh Pontosság 0,008 kVARh Reaktív energia Mérési tartomány 10 ... 99,9 kVARh Felbontás 0,01 kVARh Pontosság ±(2 % +0,08 kVARh) Reaktív energia Mérési tartomány 100 ... 99,9 kVARh Felbontás 0,1 kVARh Pontosság ±(2 % +0,8 kVARh), Reaktív energia Mérési tartomány 1 ... 9,99 MVARh Felbontás 0,001 MVARh Pontosság ±(2 % +0,008 MVARh), Frekvencia Mérési tartomány 45 ... 65 Hz Felbontás 0,1 Hz Pontosság 0,1 Hz Általános műszaki adatok Mérési funkciók HOLD Kijelző típusa LCD kijelző megvilágítással Kijelző mérete 3,7 hüvelyk Tárolóeszköz SD-kártya Memóriakapacitás 2 GB Tárolási időköz 2 s Tárolási intervallum legfeljebb 120 percig. Interfész USB, RS232 Szabvány(ok) IEC 1010 Áramfelvétel mérőeszköz 300 mA DC Áramfogyasztási áramfogó 34 mA DC Maximális kábelátmérő 50 mm Biztonsági szabvány CAT III 600 V Túlterhelés elleni védelem Feszültség AC 720 V / áram AC 1300 A A menü nyelve angol (US) Védelmi osztály (készülék) IP21 Tápegység 9V Dugótípus Készülék Euro-dugó Újratölthető elem/akkumulátor 8 x 1,5 V AA elem, lúgos-mangán 8 x 1,5 V AA elem Kapacitás 3000 mAh Üzemi feltételek 0 ... 50 °C , 0 ... 80 % r. H. Tárolási körülmények 0 ... 50 °C , 0 ... 80 % r. h. Méretek ( H x B x H ) 225 x 125 x 64 mm További méretek áramszedő: 210 x 85 x 33 mm Tömeg 811,5 g Egyéb súlyok Áramfogó: 467 g (kábellel együtt)Szállítási tartalom: 1 x 3-fázisú teljesítménymérő PCE-PA 8000 3 x áramfogó 4 x mérővezeték 4 x krokodilcsipesz 1 x SD memóriakártya 2 GB 1 x hálózati adapter 9V DC 8 db 1,5 V-os AA elemFigyelem! A fenti gépi fordításban hibák, elírások előfordulhatnak, megértésüket köszönjük.
