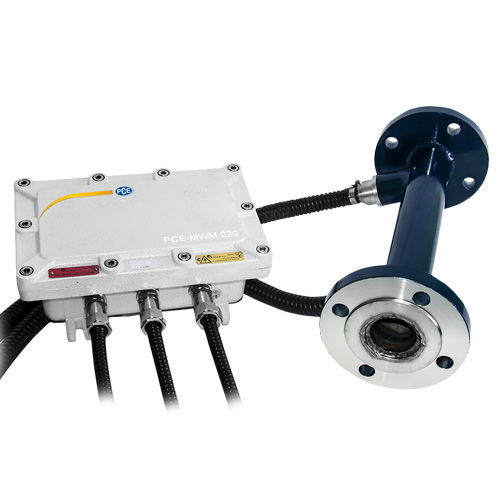

Pce-mwm 220 vhf páratartalom érzékelő

Ezt a csöves érzékelőt kifejezetten gőz és folyékony (szivattyúzható) közegek páratartalmának mérésére tervezték.Ily módon a telített gőz víztartalma vagy maradék nedvességtartalma mérhető, miután a kazánban keletkezett.Csavaros vagy behegeszthető karimájú csőszerelvényként tervezett páratartalom-érzékelő könnyen beépíthető meglévő DN 50, DN 80, DN 100 vagy DN 125 szabvány átmérőjű csövekhez.Működés közben akár 100 bar nyomásnak is ki lehet téve (standard változat). Az érzékelők alapkivitelben online / inline nedvességmérésre használhatók gőzben +120 °C-ig (magas hőmérsékletű változat +145 °C-ig).Kérésre az üzemi paraméterek a tervezéshez, hosszhoz, üzemi nyomásokhoz és egyéb figyelembe veendő tulajdonságokhoz igazíthatók.A beépített hőmérséklet-érzékelő lehetővé teszi a média hőmérsékletének rögzítését a páratartalom-érzékelőben.A páratartalom-érzékelőn kívül a vízadagolás szabályozása/vezérlése is szállítható. Előnyök:- a gőz ilyen nedvességmérése lehetővé teszi a kívánt gőzállapot pontosabb és gyorsabb szabályozását és ezáltal a gőz hatékonyabb felhasználását- nagy feszültség- és ütésállóság a csőrendszerben- nagy korrózióállóság a rozsdamentes acélnak köszönhetően (acél kivitel) Külső rendszerek felügyeletéhez és vezérléséhez vagy távoli karbantartáshoz a gyártó ipari routereket is kínál ehhez a páratartalom-érzékelőhözA folyamatvezérlő rendszerrel (PCS) vagy a PCE Instruments betonnedvességmérő-érzékelő vezérlő- és szabályozó egységgel kombinálva a nedvességmérésre szolgáló érzékelő valódi vezérlővé válik. Technikai adatok:Mérési tartomány0 ... 100%Megengedett legnagyobb hiba (abszolút)Δ= 0,035 +0,05*WHőmérséklet mérési tartomány-40 ... +150 °CÜzemi hőmérséklet tartomány-20 ... +120 °C (standard változat)-20 ... +145 °C (magas hőmérsékletű változat)Munkamódfolyamatos működésMérési intervallum1sTápegység24 (18 ... 36) VDCEnergiafelhasználás200mABemelegedési idő (indítás)90 percKimenetRS 485 Modbus RTU, 4-20 mA [RS485: max. kábelhossz 1000 m,4-20 mA: max. kábelhossz 100 m (max. kábelhossz PLC-hez)]Nyomásértékek(ISO PN 0,1 MPa alapján)PN 1,6 ... PN 100(100 bar-ig ≙ 10 MPa)Méretek (érzékelő)DN 50, DN 80, DN 100 vagy DN 125(változattól függően) / hossz mindig 400 mmMéretek (elektronikus egység)255 x 170 x 60 mmVédettségi fok (érzékelő)IP67Védettségi fok (elektronikus egység)IP66 (robbanásbiztos)MéretekIP54Érzékelő9 ... x kg (falvastagságtól, nyomástartománytól függően)Elektronikai egység10 kg Szállítási tartalom:1 x Páratartalom érzékelő PCE-MWM 2201 x Konfigurációs szoftver1 x Kezelési útmutató2 x 5 m csatlakozókábel
