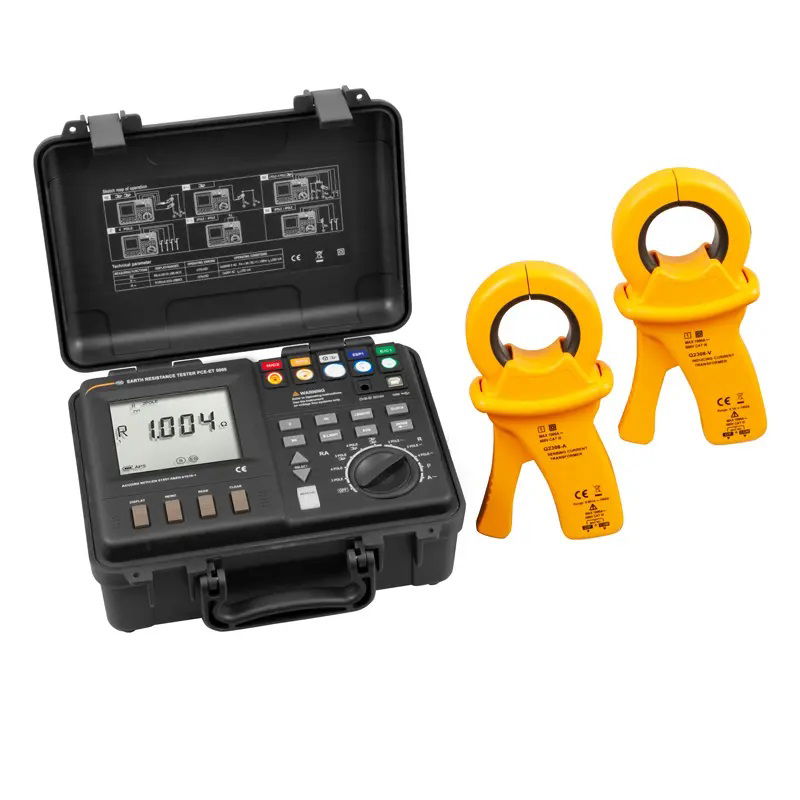

Pce-et 5000 földelés mérő

A földelésmérő egy sokoldalú ellenállásmérő eszköz.Ellenállásmérések széles skálája végezhető el ezzel a földelésmérővel.A földelésvizsgálóval 2 vagy 4 pólusú alkalmazások normál ellenállásmérése is elvégezhető.A földellenállást a földellenőrzővel is meg lehet határozni.A földelési ellenállás mérésére a földelésvizsgálóhoz megfelelő földelt tüskék tartoznak.Ezek a földelőtüskék a mellékelt különálló 20 méteres kábel segítségével egyszerűen csatlakoztathatók a földvizsgálóhoz.Egy másik fontos mérési funkció például a villámhárítók ellenállásának mérése.Ezt a mérést például iskolák vagy egyetemi épületek villámhárítóinak ellenőrzésére használják, és alapvető jelentőségű az esetleges villámcsapás talajba való levezetésében.Ezzel a földelésvizsgálóval meg lehet állapítani, hogy a villámhárító megfelelően van-e csatlakoztatva a földhöz, és megfelelő ellenállásértékkel rendelkezik-e ahhoz, hogy a villámot a földbe vezesse.A helyes mérés érdekében a földelőkészülék mérési csatlakozás felismerővel rendelkezik.Miután a kezelő beállította a tesztert a kívánt mérési funkcióra, a használni kívánt terminálok világítanak.Ha a kezelő hibás csatlakozást választott, a földelésvizsgáló ezt akusztikusan és vizuálisan is jelzi a kezelőnek.Ezzel egyidejűleg a földelésvizsgáló általi mérést megtagadja, amíg a mérési beállítást megfelelően nem csatlakoztatta.Ez jelentősen korlátozza az intelligens földvizsgáló által végzett hibás méréseket.A földelő mérőnek is van memóriája.Mérés után a mérési adatok a földvizsgálóról PC-re vihetők át és kiértékelhetők. Tulajdonságok:- Mobil használat az újratölthető akkumulátornak és akkumulátoroknak köszönhetően- Adatmemória későbbi elemzéshez a számítógépen- Vizuális csatlakozási segítség a könnyű kezeléshez- Riasztás, ha a mérővezeték nem megfelelően van csatlakoztatva- közvetlen és közvetett ellenállásmérés- Zavaráramok, zavaró feszültségek, zavaró frekvenciák Technikai adatok: 3 pólusú földelési ellenállásTesztfeszültség20,48 VACVizsgálati gyakoriság94 Hz, 105 Hz, 111 Hz, 128 Hz, AFCRövidzárlati áram250mATesztidő26 másodpercSzonda ellenállása Rs 100kΩSegédföldelési ellenállás Rh 100kΩFelbontás0,001ΩMérési tartomány jobbra0,02Ω ... 300kΩPontosság±(5% + 10 számjegy)Áfa 24VFst16 ... 400 HzA pontosság 0 ... 28 °C, 80% relatív páratartalom mellett garantált (nem kondenzálódó).Válaszidő 15 másodperc (A megadott pontosság eléréséhez szükséges idő a mérés elindítása után kikapcsolt átlagoló funkció mellett.)4 pólusú földelő ellenállásTesztfeszültség20,48 VACVizsgálati gyakoriság94 Hz, 105 Hz, 111 Hz, 128 Hz, AFCRövidzárlati áram250mATesztidő30 másodpercSzonda ellenállása Rs 100kΩSegédföldelési ellenállás Rh 100kΩFelbontás0,001ΩMérési tartomány jobbra0,02Ω ... 300kΩPontosság±(5% + 10 számjegy)Mw. 24VFst16 ... 400 HzA pontosság 0 ... 28 °C, 80% relatív páratartalom mellett garantált (nem kondenzálódó).Válaszidő 25 másodperc (A megadott pontosság eléréséhez szükséges idő a mérés elindítása után kikapcsolt átlagoló funkció mellett.)3 pólusú földelő ellenállás árambilinccselTesztfeszültség20,48 VACVizsgálati gyakoriság94 Hz, 105 Hz, 111 Hz, 128 Hz, AFCRövidzárlati áram250mATesztidő26 másodpercSzonda ellenállása Rs 100kΩSegédföldelési ellenállás Rh 100kΩFelbontás0,001ΩMérési tartomány jobbra0,02Ω ... 20kΩpontosság±(5% + 10 számjegy)Mw. 24VFst16 ... 400 HzA pontosság 0 ... 28 °C, 80% relatív páratartalom mellett garantált (nem kondenzálódó).Válaszidő 25 másodperc (A megadott pontosság eléréséhez szükséges idő a mérés elindítása után kikapcsolt átlagoló funkció mellett.)Ha az árambilincsnél az áram túl alacsony, a mérés megszakítható.4 pólusú földelő ellenállás árambilinccselTesztfeszültség20,48 VACVizsgálati gyakoriság94 Hz, 105 Hz, 111 Hz, 128 Hz, AFCRövidzárlati áram250mATesztidő26 másodpercSzonda ellenállása Rs 100kΩSegédföldelési ellenállás Rh 100kΩFelbontás0,001ΩMérési tartomány jobbra0,02Ω ... 20kΩPontosság±(5% + 10 számjegy)Mw. 24VFst16 ... 400 HzA pontosság 0 ... 28 °C, 80% relatív páratartalom mellett garantált (nem kondenzálódó).Válaszidő 25 másodperc (A megadott pontosság eléréséhez szükséges idő a mérés elindítása után kikapcsolt átlagoló funkció mellett.)Ha az árambilincsnél az áram túl alacsony, a mérés megszakítható.Földellenállás csak árambilincsekkelTesztfeszültség48VACVizsgálati gyakoriság94 Hz, 105 Hz, 111 Hz, 128 Hz, AFCRövidzárlati áram250mATesztidő26 másodpercMérési tartomány jobbra0,02Ω ... 150ΩFelbontás0,001ΩPontosság±(5% + 10 számjegy)Mw. 24VFst16 ... 400 HzA pontosság 0 ... 28 °C, 80% relatív páratartalom mellett garantált (nem kondenzálódó).Válaszidő 25 másodperc (A megadott pontosság eléréséhez szükséges idő a mérés elindítása után kikapcsolt átlagoló funkció mellett.)Ha az árambilincsnél az áram túl alacsony, a mérés megszakítható.Földelési ellenállás (Távolságellenállás)Tesztfeszültség20,48 VACVizsgálati gyakoriság94 Hz, 105 Hz, 111 Hz, 128 Hz, AFCRövidzárlati áram250mATesztidő26 másodpercFelbontás0,001Ω*mMérési tartomány jobbra0,02Ω ... 1000kΩ * mPontosság±(5% + 10 számjegy)2 pólusú ellenállásmérés (AC)Tesztfeszültség20VACVizsgálati gyakoriság94 Hz, 105 Hz, 111 Hz, 128 Hz, AFCRövidzárlati áram250mATesztidő26 másodpercMérési tartomány jobbra0,02Ω ... 300kΩFelbontás0,001ΩPontosság±(5% + 10 számjegy)Mw. 24VFst16 ... 400 Hz2 pólusú ellenállásmérés (DC)Tesztfeszültség20VDCRövidzárlati áram250mATesztidő26 másodpercMérési tartomány jobbra0,02 ... 3kΩFelbontás0,001ΩPontosság±(5% + 10 számjegy)Mw. 3vFst16 ... 400 Hz4 pólusú ellenállásmérés (DC)Tesztfeszültség20VDCRövidzárlati áram250mATesztidő26 másodpercMérési tartomány jobbra0,02Ω ... 3kΩFelbontás0,001ΩPontosság±(5% + 10 számjegy)Mw. 3vFst16 ... 400 HzVonal kompenzációTesztfeszültség20,48 VACVizsgálati gyakoriság94 Hz, 105 Hz, 111 Hz, 128 Hz, AFCRövidzárlati áram250mATesztidő26 másodpercFelbontás0,001ΩMérési tartomány jobbra0,02Ω...30ΩPontosság±(3% + 10 számjegy)Mw. 24VFst16 ... 400 HzZavaró feszültségMérési tartomány±50VDC1...50VACFelbontás0,1VPontosság±(5% + 5 számjegy)Zavaró áramMérési tartomány20mA...2AFelbontás1 mAPontosság±(5% + 5 számjegy)Interferencia frekvenciaMérési tartomány16 ... 400 HzFelbontás1 HzPontosság±(1% + 10 számjegy)További specifikációkAdattárolás100 leolvasásÜzemeltetési feltételek0 ... 40 °C, 80 % relatív páratartalom (nem kondenzálódó)Környezeti feltételek az akkumulátor töltéséhez10 ... 40 °C, 80 % relatív páratartalom (nem kondenzálódó)Tárolási feltételek-10 ... 50 °C, 90 % relatív páratartalom (nem kondenzálódó)Az akkumulátor tárolási feltételei-20 ... 30 °C, 80 % relatív páratartalom (nem kondenzálódó)Tárolási magasság 12 000 mÜzemi magasság 2000 mBilincs átmérője51 mmKépernyőHáttérvilágítású LCD, 9999 számjegyA kijelző mérési tartománya túllépve LIMITKijelző a mérési tartomány alatt-Földelési ellenállás / szivárgási áram frekvencia mérése1 Hz (Ha az átlagérték funkció be van kapcsolva: négy másodpercenként egy érték)Mérési frekvencia feszültségmérés2 HzFrekvencia interferencia feszültség mérése4 HzFrekvencia mérése Interferencia frekvencia1 HzMérési frekvencia interferenciaáram1 HzInterfészekTesztcsatlakozó: E, ES, S, H, bilincscsatlakozóUSB-B, töltőcsatlakozóTápegység akkumulátorok6 x 1,5VD LR14 elemAkkumulátoros tápegység1 x 7,2 V-os nikkel-fémhidrid akkumulátorTápegység tápegységElsődleges: 100...240 V, 50...60 HzMásodlagos: 12V 3AMax. áramfelvétel tápegységgel15VAMax. energiafogyasztás akkumulátorral vagy újratölthető akkumulátorral 6 VAElem élettartamkb 5 óraÜzemidő az akkumulátorbankb. 9 óra (háttérvilágítás nélkül)Maximális bemeneti feszültségA földre vonatkoztatott maximális bemeneti feszültség300 V effektív (CAT III)Szigetelési szilárdság6880 VAC: 15 másodpercTúlfeszültség védelem250 VAC a sorkapcsok közöttMéretek260x125x280 mmSúlykb 2,5 kgNormákBiztonság: EN61010-1:2001, EN61010-031:20022. szennyezettségi fok, CAT III 300 V,EMC: EN61000-3-2:2000, IEC61326-1:1997 A Szállítási tartalom:1 x PCE-ET 5000 földvizsgáló4 x Alligátor klipek1 x Tápadapter1 x USB-kábel4 x Tesztkábel1 x Feszültségbilincs kábel1 x Táprögzítő kábel6 x 1,5 VC elem2 x Árambilincs1 x Újratölthető Ni-MH akkumulátor4 x Plug-in minta1 x Használati útmutató
