Pce-830-3 hálózat analizátor

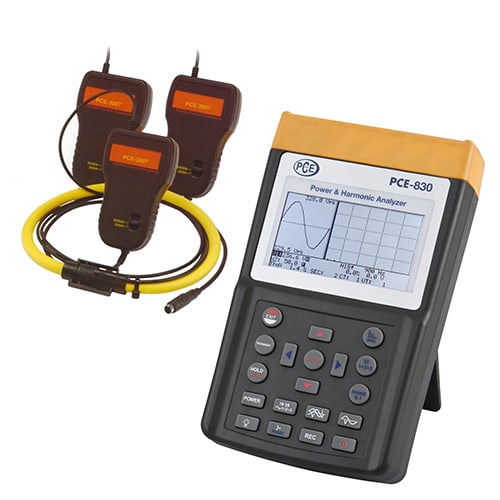

A hálózati zavarelemző készüléket a váltakozó áramú hálózat elektromos változóinak egyfázisútól háromfázisú mérésére használják. A hálózati zavarelemzővel nemcsak a "normál" mért változók, mint például a feszültség, áram, frekvencia, teljesítmény és energia határozhatók meg, hanem az EN50160 szabvány szerint előírt értékek, mint például a felharmonikusok, interharmonikusok és a kiegyensúlyozatlanság is megjelenítésre kerülnek. A hálózat hibái, mint például a megszakítások, leesések, átmeneti vagy tranziens túlfeszültségek (16uS időtartamtól), a megfelelő értékekkel együtt meghatározhatók. A nagy kontrasztú, háttérvilágítású pontmátrix LCD-kijelző egyszerre akár 35 paramétert is megjeleníthet. Egyidejűleg akár 3 áramfogó is beállítható. Adatrögzítő üzemmódban akár 17470 mért érték (3-fázis/4-vezető), legegyszerűbb esetben akár 52400 mért érték (1-fázis/2-vezető) is tárolható 85 adatrekordban. Ez a villamosenergia-rendszer zavarelemző készülék ezért ideális hosszú távú elemzésekhez. A készülékben összegyűjtött mért értékek igény szerint átvihetők egy PC-re, és a megfelelő elemzőszoftver segítségével elemezhetők. A szállítási terjedelem mindent tartalmaz, ami a méréshez és elemzéshez szükséges (beleértve a szoftvert és az adatkábelt). A távvezetéki zavarelemző készüléket gyárilag kalibrálva szállítjuk, de opcionálisan laboratóriumi kalibrálás és ISO-tanúsítvány is kérhető (első megrendeléskor vagy pl. évente történő újrakalibrálás esetén). Jellemzők: 3 fázisú/4-vezetékes, 3 fázisú/3-vezetékes, 1 fázisú/2-vezetékes, 1 fázisú/3-vezetékes hálózatok elemzése Valódi effektív érték mérése (V 123 és I 123 ) Hatóteljesítmény-mérés (W, KW, MW, GW) Látszólagos és meddő teljesítmény mérése (KVA, KVAR) Teljesítménytényező (PF), fázisszög (Φ) Munka/energia mérése (WH, KWH, KVARH, PFH) Árammérések 0,1mA-től 3000A-ig, lehetővé teszi például a tartalékteljesítmény-szükséglet elemzését. egy gyár nagyméretű LCD-kijelző akár 35 paraméter megjelenítésével egy képernyőn (3P4W) Programozható CT (1-600) és PT (1-3000) arányok Szuperponált feszültség- és áramhullámformák megjelenítése 512 KB memória programozható rögzítési időközökkel (mintavételi idő 2 és 3000 között) másodpercig, 17470 rekord 3 fázisú/4 vezetékes rendszer esetén) Hullámformák, teljesítményparaméterek és harmonikus torzítás kimenete Nagyon nagy pontmátrix LCD kijelző fényes háttérvilágítással Átlagos teljesítmény (AD W-ban, KW-ban, MW-ban) Maximális teljesítmény (MD W-ban, KW-ban, MW-ban) programozható periódussal A harmonikus torzítás elemzése 99. rendig Akár 50 felharmonikus megjelenítése hullámformákkal ellátott kijelzőn Hullámforma-kijelzés csúcsértékekkel (1024 mért érték/periódus) Az abszolút torzítás elemzése (%THD-F) Grafikus fázisdiagram 3 fázisú rendszerparaméterekkel Legfeljebb 28 tranziens (idő + ciklus) rögzítése programozható küszöbértékkel (%) 3 fázisú feszültség- vagy áramegyenlőtlenségi arány (VUR) 3 fázisú feszültség- vagy áramegyenlőtlenségi tényező (d0%, d2%) Optikailag szigetelt USB-interfész Integrált időzítő és naptár az adatrögzítéshez Max. áramvezető-tartó az áramfogóhoz: PCE-6801 kb. 30 mm, PCE-6802 kb. 55 mm, PCE-3007 kb. 170 mmMűszaki adatok: Váltakozó áramú feszültség AC Mérési tartomány 20 ... 500 V Pontosság ±0,5 % ±5 számjegy Váltakozó áram AC Mérési tartomány 0,04 ... 1 A Pontosság ±0,5 % ±0,05 A Túlterhelés Túlterhelés elleni védelem AC 200 A Fázisszög Mérési tartomány -180 ... +180 ° Pontosság ±1 ° Teljesítménytényező Mérési tartomány 0 ... 1 Pontosság ±0,04 Frekvenciatartomány Mérési tartomány 45 ... 65 Hz Felbontás 0,1 Hz Pontosság 0,1 Hz Általános műszaki adatok Mérési funkciók HOLD Frekvencia 50 ... 60 Hz Kijelző típusa LCD kijelző megvilágítással Kijelző mérete 4,9 hüvelyk Tárolóeszköz Belső memória Memóriakapacitás 52420 érték Tárolási időköz 2 s-tól Tárolási intervallum 3000 percig Interfész RS232, USB Szabvány(ok) IEC 61010 Maximális kábelátmérő 170 mm Biztonsági szabvány CAT III 600 V A menü nyelve angol (US) Tápegység 12V Dugótípus Készülék Euro dugó Újratölthető elem/akkumulátor 8 x 1,5 V AA elem, lúgos-mangán 8 x 1,5 V AA elem Kapacitás 3000 mAh Üzemi feltételek -10 ... 50 °C , 0 ... 75 % r. H. Tárolási körülmények -20 ... 60 °C , 0 ... 75 % r. H. Méretek ( H x B x H ) 257 x 155 x 57 mm Egyéb méretek PCE-3007 130 x 80 x 43 mm Tömeg 1160 g Egyéb tömegek Árammérő bilincs PCE-3007 410gSzállítási tartalom: 1 x PCE-830-3 hálózati zavarelemző készülék 3 db PCE-3007 áramfogó (3000A) 4 x szigetelt csapoló csatlakozó 4 x 3 m hosszúságú biztonsági tesztvezeték 8 x akkumulátor 1 x hálózati adapter 1 x hordtáska 1 x USB PC kábel 1 x szoftver (angol nyelven) 1 x használati útmutatóFigyelem! A fenti gépi fordításban hibák, elírások előfordulhatnak, megértésüket köszönjük.
