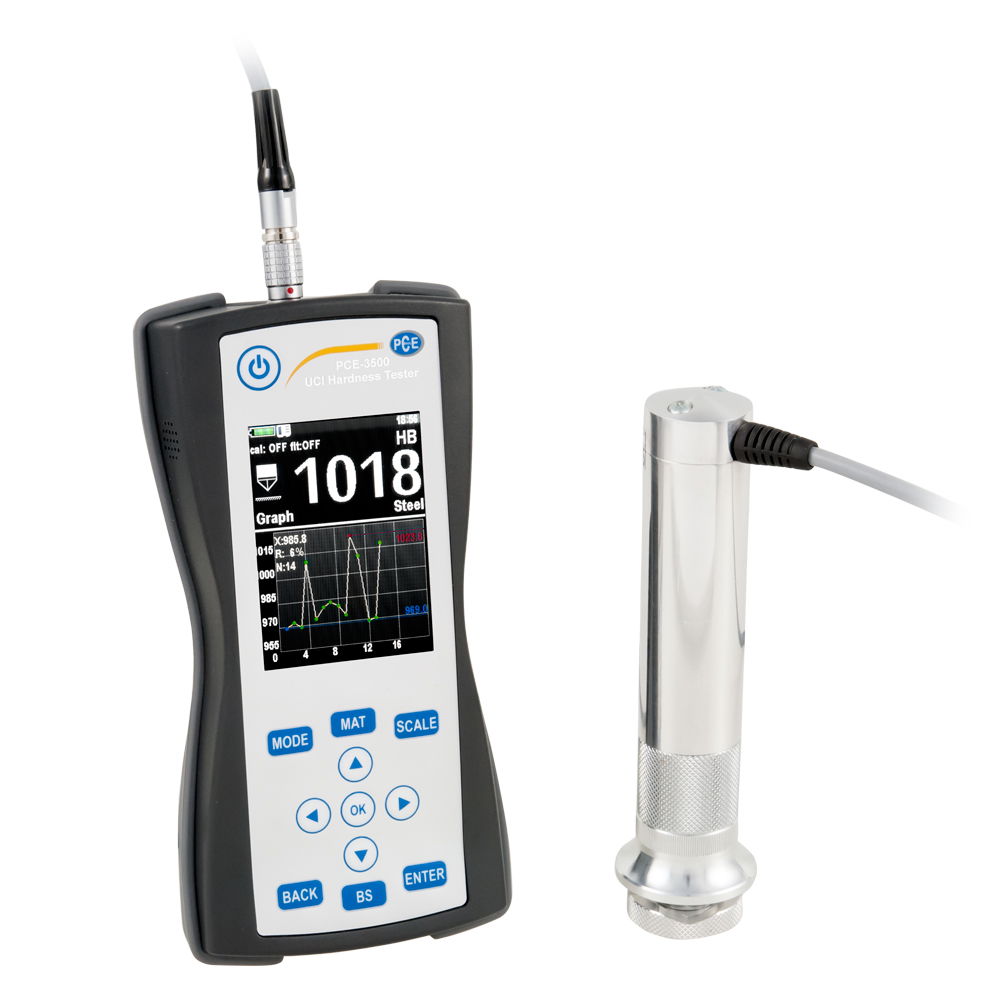

Pce-3500-98 ultrahangos keménység mérő

Az ultrahangos keménységmérő készüléket fém alkatrészek roncsolásmentes keménységmérésére használják. Az ultrahangos keménységmérő az ultrahangos érintkezési impedancia módszer szerint működik. Az UCI-módszerben a vizsgálati szondán lévő Vickers-gyémántot természetes rezonanciával gerjesztik. A vizsgálószondára nyomva a rezgési frekvencia a felület keménységétől, valamint az anyag és az érintkező felület rugalmassági modulusától függően csillapodik. A keletkező frekvenciaeltolódásból, egy anyagjellemző görbe figyelembevételével, meghatározható a felület keménysége. Az ultrahangos keménységmérő roncsolásmentesen működik. Bár a felületen mikroszkopikusan kis benyomódás keletkezik, ez általában szemmel nem látható. A Vickers-gyémánt alacsony behatolási mélysége miatt az ultrahangos keménységmérő különösen alkalmas a felületi edzett alkatrészek, például nitridálás vagy indukciós edzés során keletkezett alkatrészek vizsgálatára. Tipikus alkalmazások közé tartoznak a lyukasztószerszámok, présgépek, vékonyfalú alkatrészek, fogaskerekek, turbinalapátok, vezérműtengelyek és hegesztési varratok. Az ultrahangos keménységmérő azonban a keménységvizsgálat területén számos más alkalmazáshoz is alkalmas. A különböző érintkezési erővel rendelkező, cserélhető szondáknak köszönhetően az alkalmazások széles köre lefedhető. Az alkatrész keménységének mérése után az ultrahangos keménységmérő különböző statisztikai értékeket, például min/max és átlagértékeket jelenít meg. A szórás és más együtthatók is meghatározhatók, és egy hisztogram is megjeleníthető. Mivel az ultrahangos keménységmérő belső memóriával rendelkezik, a mérési adatok a mérés után szoftver segítségével elemezhetők. Jellemzők: Az UCI-módszer szerinti mérés HRC, HRB, HV, HB, MPa vizsgálata Mérési irány 360 ° Nagyméretű színes LCD kijelző SD-kártyán keresztül memóriafunkcióval Különböző mérőszondák adaptálhatók Előre kalibrált anyagjellemző görbe Szoftveres kiértékelés lehetségesMűszaki adatok: Keménység Mérési tartomány 230 ... 940 HV Pontosság ,±3 % HV Keménység Mérési tartomány 20 ... 70 HRC Pontosság ±1,5 HRC Keménység Mérési tartomány 650 HB-val Pontosság ±3 % HB Keménység Mérési tartomány 370 ... 1740 MPa Általános műszaki adatok Mérési funkciók MIN, MAX, átlagérték Mérési funkciók (kiegészítő információk) Egyszeri mérés, mérések száma, átlagolás, szórás, szóráskoefficiens, hisztogram, intelligens üzemmód (kiszűri a kiugró értékeket). Kijelző típusa LCD grafikus kijelző megvilágítással Kijelző mérete 2,8 hüvelyk Tárolóeszköz SD-kártya Tárolási kapacitás 2 GB Interfész SD-kártya, USB Mérési felület minimum 1 mm Mérési felület További információk Minimális anyagvastagság: 1 mm (csak UCI szonda) Anyagok Acél, öntöttvas, rozsdamentes acél, alumínium, bronz Üzemidő 10 óra Mérési szög 360 ° D típusú ütközőberendezés Mérési elv Ultrahangos érintkezési impedancia módszer Keménységi skálák HRC, HB, HV, HRB, MPa Vizsgálati minta 136 ° Vickers-gyémánt A menü nyelve angol (US), orosz Védelmi osztály (készülék) IP54 Újratölthető elem/akkumulátor 3 x AA elem, alkáli-mangán Üzemi körülmények -20 ... 40 °C , 30 ... 80 % r. H. Tárolási körülmények -20 ... 40 °C , 30 ... 80 % r. H. Méretek ( H x B x H ) 160 x 75 x 30 mm Tömeg 300 gSzállítási tartalom: 1 x PCE-3500-98 ultrahangos keménységmérő készülék 1 x 98 N UCI szonda 1 x 2 GB SD kártya 1 x USB kábel 1 x PC szoftver 1 x használati útmutatóFigyelem! A fenti gépi fordításban hibák, elírások előfordulhatnak, megértésüket köszönjük.
