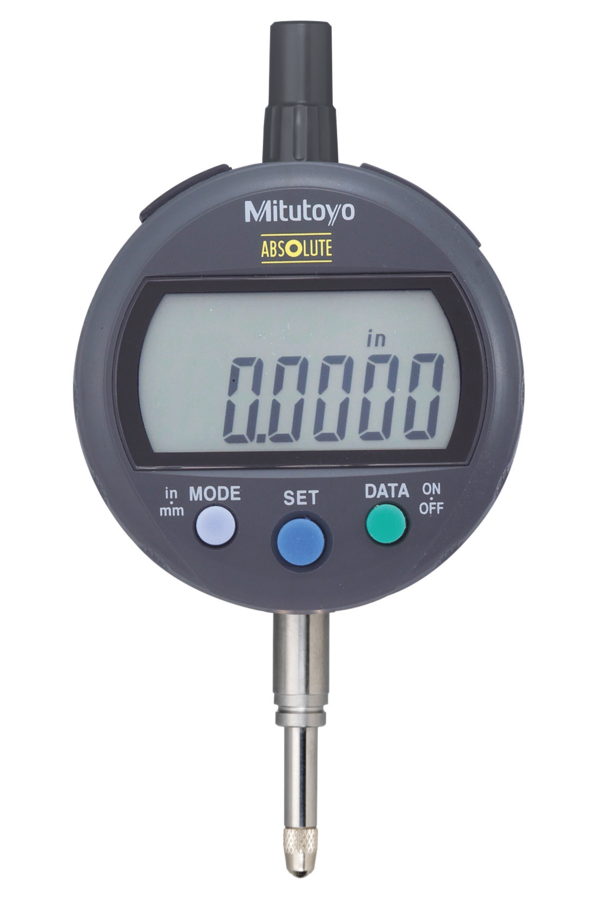

Mitutoyo ABSOLUTE Digimatic ID-C mérőóra, IP42, 0.5"/12.7 mm, 0.0005"/0.01 mm (543-401B)
Szár Ø: 8 mm
Mérőerő: ≤ 0.9 N
Kivitel: fül nélküli, lapos hátlap
A termék az alábbi kategóriákban található:
ABSOLUTE Digimatic mérőórákLeírás
- A multifunkciós mérőóra megbízható és egyszerű kezelést garantál.
- ABSOLUTE rendszer kiküszöböli a rendszeres nullapont beállítást.
- OK/±NOK minősítés.
- Számítási funkció az Ax (‚x‘ orsó elmozdulás) képlettel.
- Nagyméretű 11 mm kijelző.
- 330°-ban elforgatható kijelző.
- Funkciózár a beállítások módosításának letiltására.
Felbontás: 0.0005" / 0.01 mm
Pontosság: 0.001" / 0.02 mm
Mérőerő: ≤ 0,9 N
Tömeg: 170 g
Skála: ABSOLUTE lineáris útmérő
Max. sebesség: korlátlan
Szár Ø: 8 mm
Tapintó: keményfém tapintó, menet M 2.5 x 0.45 mm (ISO/JIS típus)
Figyelmeztetés: alacsony feszültség, számlálási hiba, túlcsordulási hiba, tűrésátlépés
Tápegység: 1 db SR-44 elem
Elem élettartam: kb. 7000 óra
Kijelző: LCD, karakter magasság 11 mm, 330°-ban elfordítható
ZERO/ABS: igen
OK/±NOK minősítés: igen
DIGIMATIC-kimenet: igen
ON/OFF: igen
DATA / HOLD: igen
Zár funkció: igen
PRESET: igen
Számlálási irányváltás: igen
Számítási funkciók: igen
Választható felbontás: nem
